ABB+CI871AK01 3BSE092693R1

الوصف

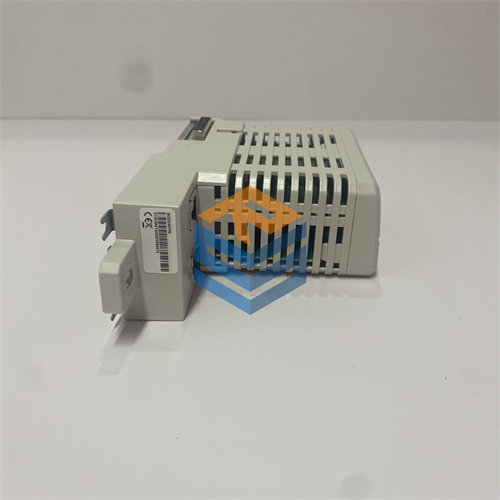

نظرة عامة على المنتج: ABB+CI871AK01 3BSE092693R1 وحدة DCS

ABB+CI871AK01 3BSE092693R1 (بالإنجليزية: ABB+CI871AK01 3BSE092693R1) هي وحدة واجهة اتصال تستخدم في نظام التحكم الموزع 800xA من ABB. تم تصميم هذه الوحدة لتسهيل الاتصال بين نظام DCS والأجهزة الميدانية المختلفة، وأجهزة التحكم المنطقية القابلة للبرمجة، وأنظمة التحكم الأخرى. وهو يتيح التكامل السلس بين نظم متعددة، مما يضمن تبادل البيانات على نحو موثوق عبر منصات متنوعة، وهو أمر أساسي لمراقبة العمليات في الوقت الحقيقي في البيئات الصناعية.

اسم المنتج:

ABB+CI871AK01 3BSE092693R1.

+CI871AK01: يشير إلى وحدة واجهة الاتصال في سلسلة ABB 800xA DCS.
3BSE092693R1: هذا هو رقم الجزء من الوحدة، ويحدد بشكل فريد هذا التكوين المحدد.
وصف المنتج:

تم تصميم وحدة واجهة الاتصال ABB+CI871AK01 3BSE092693R1 لدمج DCS 800xA مع الأنظمة الخارجية مثل أنظمة PLC والأجهزة الميدانية ووحدات التحكم الخارجية. وتوفر هذه الوحدة وصلة اتصال عالية الأداء بين مختلف أجزاء نظام التشغيل الآلي، مما يضمن تبادلا موثوقا به وآنيا للبيانات.

ويمكن استخدام هذه الوحدة لدعم بروتوكولات اتصالات متعددة، مثل مودبوس وبروفيبوس وإيثرنت/آي بي وغيرها من معايير الاتصالات الصناعية. وهو يلعب دورًا حاسمًا في أنظمة التشغيل الآلي المعقدة واسعة النطاق، مما يسمح لنظام DCS 800xA بالتفاعل مع أنظمة وأجهزة أخرى مختلفة في هذا المجال.

معايير المنتج ومواصفاته
النوع:
وحدة واجهة الاتصال ABB 800xA DCS الأنظمة.
المواصفات الكهربائية:
مصدر الطاقة: يعمل عادة على 24 فولت من التيار المستمر، وهو المعيار لمعظم وحدات نظام التحكم ABB.
استهلاك الطاقة: استهلاك الطاقة منخفض عادة، حوالي 15-30 واط، اعتمادا على الحمل التشغيلي للنظام وتكوين.
بروتوكولات ووصلات الاتصال:

البروتوكولات المدعومة:

Modbus RTU/ASCII: للاتصال التسلسلي مع الأجهزة الخارجية مثل الوحدات الطرفية البعيدة (RTUs)، وأجهزة PLC، والأجهزة الميدانية.
بروفيبوس DP: للاتصال بأجهزة بروفيبوس في أنظمة أتمتة العملية.
الإيثرنت/بروتوكول الإنترنت: للاتصال بالأجهزة التي تدعم الإيثرنت، وتوفير تبادل سريع للبيانات وقابل للتوسع.
شبكة الأجهزة (اختياري): بروتوكول ناقل ميداني لتوصيل أجهزة الاستشعار والمشغلات والأجهزة الأخرى في النظام.

المنافذ:

يدعم عادة إيثرنت ومنافذ الاتصالات التسلسلية (RS-232 و RS-485).
منافذ إيثرنت إضافية للاتصال بالشبكة لضمان تحمل الأخطاء.
المعالج والأداء:
المعالج: يدمج عادة معالج دقيق عالي الأداء يدعم بروتوكولات الاتصال المتعددة.
سرعة المعالجة: في حين أن سرعات الساعة المحددة لا يتم الكشف عنها عادة لهذه الوحدة، إلا أنها مصممة للتعامل مع تبادل البيانات في الوقت الحقيقي بأقل قدر من التأخير.
دعم الإدخال/الإخراج:
لا تتعامل +CI871AK01 مع المعالجة المباشرة للإدخال/الإخراج ولكنها تسهل الاتصال بين وحدات الإدخال/الإخراج (على سبيل المثال، الرقمية، التناظرية، والمدارات ذات الأغراض الخاصة) والأنظمة الخارجية.
التكرار:
تدعم الوحدة +CI871AK01 تكوينات زائدة لزيادة موثوقية النظام، خاصة في البيئات الحرجة للبعثات.
وتساعد إمدادات الطاقة المزدوجة ومسارات الاتصال المتكررة (للإيثرنت والواجهات التسلسلية) في الحفاظ على التشغيل المستمر في حالة حدوث عطل.
المواصفات البيئية والفيزيائية:

نطاق درجة الحرارة التشغيلي: تعمل الوحدة بوجه عام في بيئة يتراوح فيها نطاق درجة الحرارة بين صفر و 55° مئوية.

نطاق الرطوبة: يعمل عادة في بيئات ذات نطاق رطوبة نسبية من 5 ٪ إلى 95 ٪ (غير مكثف).

فئة الحماية: توجد الوحدة في حاوية متينة مصنفة حسب معيار IP20، مما يوفر حماية من الغبار والعوامل البيئية الأخرى الشائعة في البيئات الصناعية.

الأبعاد:

الارتفاع: حوالي 3U (133 ملم) لتناسب رفوف قياسية 19 بوصة.
العمق: حوالي 300-400 مم.

الوزن: يزن عادة حوالي 1-2 كجم.

الميزات التشخيصية:

مؤشرات الدايود المبتعث للضوء: تشمل النميطة مؤشرات حالة الدايود المبتعث للضوء لتوفير تغذية راجعة في الوقت الحقيقي عن حالة تشغيل النميطة، بما في ذلك الطاقة وصحة الاتصالات وتشخيص الأعطال.

التشخيص الذاتي: لديه ميزات تشخيصية داخلية تساعد على تحديد الأخطاء في الأجهزة أو البرامج، مما يسمح باستكشاف الأخطاء وإصلاحها بشكل أسرع والصيانة.

Hot-Swappable: تم تصميم الوحدة +CI871AK01 لتكون قابلة للتبديل الساخن، وهذا يعني أنه يمكن استبدالها أو صيانتها دون إيقاف تشغيل النظام، مما يضمن الحد الأدنى من وقت تعطل النظام.

التطبيقات:

يتم استخدام ABB+CI871AK01 3BSE092693R1 بشكل أساسي في التطبيقات التي تتطلب اتصالات موثوقة بين أنظمة DCS من نوع ABB 800xA وأنظمة الطرف الثالث أو الأجهزة الميدانية. وتشمل بعض مجالات التطبيق المشتركة ما يلي:

توليد الطاقة: ربط وحدات تحكم محطات الطاقة وأنظمة المراقبة مع DCS المركزية.
النفط والغاز: تمكين الاتصال بين المعدات الميدانية (مثل المضخات والصمامات وأجهزة الاستشعار) ونظام DCS في مرافق النفط والغاز البحرية والبرية.
المصانع الكيميائية والبتروكيميائية: تسهيل الاتصال بين أنظمة التحكم في العملية DS200SDCCG1A GE
