ABB+PFSA140 3BSE006503R1

الوصف

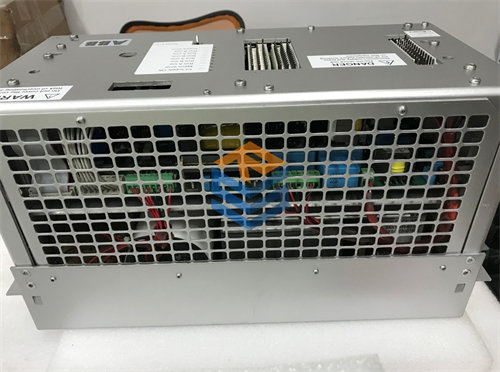

فيما يلي المعلومات التفصيلية لوحدة DCS ABB PFSA140 3BSE006503R1

اسم المنتج:

ABB PFSA140 3BSE006503R1 DCS Module (باللغة الإنجليزية)

وصف المنتج:

ABB PFSA140 3BSE006503R1 هو جزء من مجموعة ABB نظام التحكم الموزع (DCS)، وتحديدًا ضمن منصة 800xA أو التشغيل الذاتي. وهو عبارة عن وحدة إدخال/إخراج مصممة للتفاعل مع الأجهزة التي تعمل بالحافلات الميدانية في أنظمة الأتمتة الصناعية.

تعمل الوحدة PFSA140 كواجهة بينية بين أجهزة الناقل الميداني (مثل أجهزة الاستشعار والمشغلات والأجهزة) ونظام التحكم الرقمي، مما يسهل نقل بيانات العملية بين الأجهزة ونظام التحكم. وتندمج الوحدة بسلاسة في نظام 800xA، مما يوفر حلاً قويًا وقابلاً للتوسع وموثوقًا به إلى حد كبير لأتمتة العمليات في صناعات مثل المعالجة الكيميائية والنفط والغاز وتوليد الطاقة ومعالجة المياه.

وهذه الوحدة المصممة لتحقيق درجة عالية من المرونة والقدرات التشخيصية، تدعم بروتوكولات الناقل الميداني الأساسي (Foundation Fieldbus) وبروتوكول HART (HART) (من بين بروتوكولات أخرى)، مما يتيح الاتصال بمجموعة واسعة من الأجهزة الميدانية ويسهل الصيانة وحل المشاكل.

معلمات المنتج

رقم الموديل:
PFSA140 3BSE006503R1.

النوع:
وحدة واجهة ناقل Fieldbus لأنظمة ABB DCS.

بروتوكولات الحافلات الميدانية المدعومة:

حافلة ميدانية تأسيسية
اتصالات HART للأجهزة التناظرية والرقمية

عدد القنوات:

ما يصل إلى 16 جهاز ناقل ميداني لكل وحدة (يختلف تبعا لتكوين الجهاز واحتياجات التطبيق).

مصدر الطاقة:

24 فولت من التيار المستمر لتشغيل الوحدة.

نوع الإدخال/الإخراج:

الإدخال/الإخراج الرقمي/التناظري عبر أجهزة النقل الميداني (على سبيل المثال، أجهزة الاستشعار والمشغلات).

وصلة الاتصال:

Fieldbus (بروتوكولي FoundFieldbus و HART).

نطاق درجة حرارة التشغيل

عادة، -20 درجة مئوية إلى +60 درجة مئوية (راجع الوثائق الخاصة بالمعلمات البيئية المحددة).

نوع التثبيت:

DIN السكة الحديدية أو لوحة التثبيت (اعتمادا على متطلبات التركيب).

الأبعاد (تقريبًا)

130 ملم (عرض) × 135 ملم (ارتفاع) × 60 ملم (ارتفاع)

الوزن:

حوالي 0.75 كجم

مؤشرات الحالة:

مؤشرات الدايود المبتعث للضوء لحالة الوحدة، والاتصالات، وتشخيص الأخطاء.
المواصفات:

دعم البروتوكول:

يدعم بشكل كامل اتصالات الناقل الميداني لمؤسسة (FF) من أجل التشغيل المتبادل مع مجموعة واسعة من الأجهزة الميدانية في التطبيقات الصناعية.
يتيح اتصال هارت كلا من اتصال الأجهزة التناظرية والرقمية، وهو مفيد للأنظمة الهجينة حيث يجب دمج الأجهزة القديمة والأحدث بسلاسة.

التصميم النمطي:

PFSA140 هو جزء من نظام DCS معياري، وهذا يعني أنه يمكن توسيعه أو تكييفه بناء على احتياجات محددة. وهو يسمح بسهولة الاندماج في ABB 800xA وغيرها من أنظمة التشغيل الآلي المتوافقة.

تجهيز البيانات في الوقت الحقيقي

يقوم بمعالجة البيانات الميدانية في الوقت الحقيقي، مما يضمن أن نظامك يعمل مع معلومات عملية محدثة ودقيقة للتحكم الفعال.

التشخيص الداخلي:

يتضمن وظائف تشخيصية واسعة النطاق لاستكشاف الأخطاء وإصلاحها، ومراقبة الصحة، واكتشاف الأخطاء، والتي تساعد على تقليل وقت التعطل وتحسين موثوقية النظام.

تكامل الحافلة الميدانية:

تيسير تكامل الأجهزة الميدانية ذات المرونة العالية، ودعم بيئات التشغيل الآلي الصناعي المعقدة مع أنواع متنوعة من الأجهزة.

درجة عالية من الموثوقية والتوافر:

مصممة مع قدرات اتصالات زائدة، مما يضمن موثوقية عالية للنظام حتى في البيئات الصناعية القاسية.

التوافق مع نظام ABB 800xA ونظام DCS المستقل

تتوافق الوحدة تمامًا مع نظامي إيه بي بي 800xA و المستقلين، مما يتيح وصلة نقل ميدانية سلسة وموثوقة تعزز أداء نظامك.

تحويل الإشارة

تحويل ومعالجة الإشارات بين الأجهزة الميدانية ونظام التحكم الرئيسي، مما يوفر عملية أتمتة أكثر كفاءة وموثوقية.

إدارة الأجهزة الميدانية:

تتيح الإدارة المتكاملة للأجهزة سهولة التكوين والمعايرة ومراقبة الأخطاء في الأجهزة الميدانية.
التطبيقات في الصناعة:

وتُستخدم الوحدة ABB PFSA140 3BSE006503R1 على نطاق واسع في الصناعات التي تتطلب رصد ومراقبة العمليات المعقدة في الوقت الحقيقي، بما في ذلك:

المعالجة الكيميائية:
تستخدم في التحكم في المفاعلات الكيميائية وأتمتتها، وقياس التدفق، والمزج، ونظم التحكم في درجة الحرارة.

النفط والغاز:
لمراقبة العمليات في تطبيقات المنبع والمصب، بما في ذلك الحفر والتكرير وإدارة خطوط الأنابيب.

توليد الطاقة:
مثالي لرصد التوربينات، الغلايات، وأنظمة توزيع الطاقة في محطات توليد الطاقة.

معالجة المياه والمياه المستعملة:
تيسير أتمتة تنقية المياه، ونظم الضخ، ومراقبة الجرعات الكيميائية في مرافق معالجة المياه.

صناعة المستحضرات الصيدلانية:
تضمن الدقة في التحكم في عمليات الإنتاج في بيئات منظمة للغاية.

المزايا:

تكامل الحافلة الميدانية:

يتيح الاتصال السلس بمجموعة واسعة من الأجهزة التي تعمل بالحافلات الميدانية، مما يجعلها مرنة للغاية وقابلة للتكيف مع أنواع مختلفة من البيئات الصناعية.

قابلة للتوسع ونمطية:

الوحدة هي جزء من نظام DCS قابل للتطوير والنمذجة، مما يسمح بسهولة التوسع والتكامل w
