EMERSON+A6220

الوصف

فيما يلي المعلومات التفصيلية حول وحدة EMERSON A6220 DCS/PLC

Emerson A6220 DCS/PLC Module (باللغة الإنجليزية)
اسم المنتج:

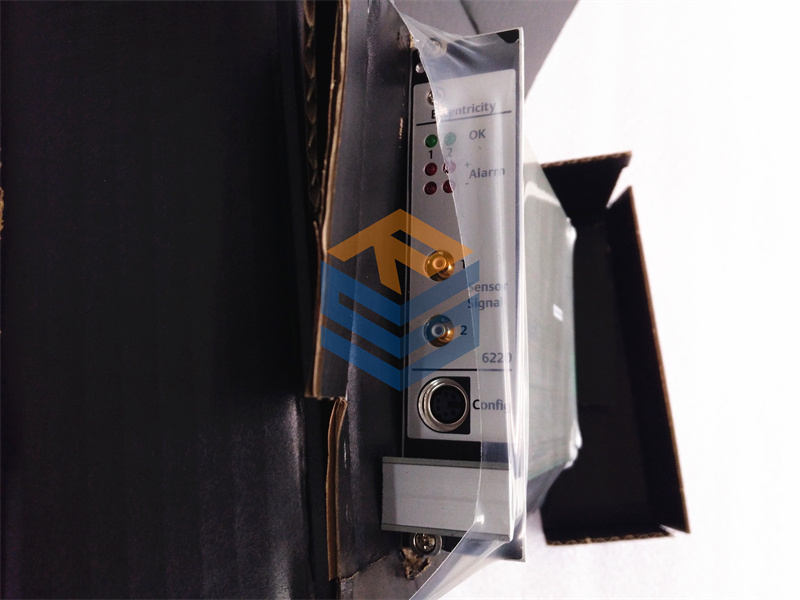

ايمرسون A6220 -وحدة إدخال تناظرية

وصف المنتج:
إيمرسون A6220 (بالإنجليزية: Emerson A6220) هي وحدة إدخال تناظرية مصممة للاستخدام في نظام التحكم الموزع (DCS) لإيمرسون. تم تصميم الوحدة لتوفير الحصول الدقيق والموثوق به على الإشارات التناظرية من أجهزة الحقل مثل أجهزة استشعار درجة الحرارة، وأجهزة إرسال الضغط، وأجهزة قياس التدفق، وغيرها من أجهزة العمليات في التطبيقات الصناعية.

تستخدم وحدة A6220 على نطاق واسع في أنظمة أتمتة العمليات، مما يوفر دقة عالية وقدرات معالجة إشارة قوية. واجهة الوحدة بسلاسة مع نظام دلتاف ™ وهي مصممة للتطبيقات التي تتطلب دمج الإشارات التناظرية في أنظمة التحكم المعقدة. وهو يدعم كلاً من تكوينات المدخلات الفردية والتفاضلية، مما يسمح لها بالتعامل مع مجموعة واسعة من متغيرات العمليات في صناعات مثل النفط والغاز، والمواد الكيميائية، وتوليد الطاقة، والتصنيع.

ومن المعروف ايمرسون A6220 للأداء العالي، والمرونة، وسهولة الاندماج في النظم القائمة، مما يجعلها عنصرا رئيسيا لمراقبة العملية، والرصد، والتنظيم.

معلمات المنتج
رقم الموديل: إيمرسون A6220.
النوع: وحدة إدخال تناظرية
توافق النظام: ايمرسون دلتاف ™ DCS.
إدخال الإشارة: يدعم مجموعة من الإشارات التناظرية الصناعية القياسية (4-20 مللي أمبير، 0-10 فولت، إلخ.)
الوظيفة: اكتساب إشارة تناظرية، تكييف الإشارة، ونقل البيانات إلى DCS أو PLC.
التطبيق: أتمتة العمليات، وأنظمة التحكم الصناعية، والمراقبة، والتنظيم
أنواع الإشارات: الجهد والتيار (كلاهما أحادي الطرف وتفاضلي)
المواصفات:
خصائص المدخلات:

قنوات الإدخال: 8 قنوات إدخال تناظرية (لكل وحدة)
نوع الإشارة مدعوم
4-20 ميللي أمبير، 0-10 فولط، ±10 فولط، أو غيرها من الإشارات التناظرية القابلة للتشكيل
يمكن تكوين مدخلات ذات نهاية مفردة أو تفاضلية
دقة الإدخال: عادة دقة 16 بت لالتقاط البيانات بدقة
إعاقة المدخلات:
250 أوم (لمدخلات 4-20 مللي أمبير)
1 ميغا أوم (لإدخالات الجهد)
التكييف الاشاري:

نطاق الإدخال: قابل للتشكيل لاستيعاب مجموعة متنوعة من أنواع الإشارة والنطاقات.
التصفية الرقمية: تصفية رقمية متكاملة للقضاء على الضوضاء وتوفير قراءات مستقرة في البيئات الصناعية الصاخبة.
حماية الجهد الزائد: حماية المدخلات من ظروف الجهد الزائد.
المواصفات الكهربائية:

مصدر الطاقة: عادة 24 فولت من التيار المستمر (يتم توفيره عبر السطح الخلفي لطراز DeltaV)
استهلاك الطاقة: عادة 200 ميللي أمبير (حسب حمل النظام وتكوينه)
جهد العزل: 1500 فولت من التيار المستمر (عزل المدخل إلى المستوى الخلفي)
محرك الحلقة الحالي: قادر على دعم 4-20 ميللي أمبير حلقات التيار دون إمدادات طاقة خارجية.
المواصفات البيئية:

درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية (من -4 درجة فهرنهايت إلى +140 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
الرطوبة: 5 ٪ إلى 95 ٪ رطوبة نسبية (بدون تكثيف)
مقاومة الاهتزاز: مصممة للاهتزازات الصناعية النموذجية
مقاومة الصدمات: مقاومة الصدمات الصناعية النموذجية
التشخيص والرصد:

تشخيصات القنوات
اكتشاف الدائرة المفتوحة لمدخلات التيار (4-20 مللي أمبير)
إشارة الكشف خارج النطاق لكل من التيار والفولطية المدخلات
دائرة قصيرة للكشف عن المدخلات التيار
وحدة التشخيص: المراقبة الصحية المستمرة لوحدة A6220 مع الكشف عن الأخطاء المدمجة (على سبيل المثال، انقطاع التيار الكهربائي، أعطال في المدخلات).
مؤشرات الحالة: مؤشرات LED للطاقة والاتصالات وحالة الخطأ.
التواصل والتكامل:

واجهة السطح الخلفي: واجهة مباشرة مع السطح الخلفي لنظام دلتا للاتصالات وتبادل البيانات بسلاسة
اتصال البيانات: يتم نقل البيانات من وحدة A6220 عبر بروتوكولات الاتصال الملكية لدلتاف.
تكامل النظام: متوافق مع نظام DeltaV™ DCS للتحكم في العمليات الصناعية ومراقبتها.
التكوين: تكوين سهل عن طريق أدوات برمجية DeltaV مثل مستكشف DeltaV و DeltaV Control Studio.
الشهادات والامتثال:

شهادات السلامة:
UL مدرجة للاستخدام الصناعي
علامة CE للامتثال لمعايير السلامة والبيئة الأوروبية
الامتثال البيئي:
الامتثال للقواعد التنظيمية (الحد من المواد الخطرة)
متوافقة مع نفايات المعدات الكهربائية والإلكترونية
معايير السلامة: تمتثل لمعايير السلامة والرقابة الصناعية ذات الصلة.
الميزات والميزات الرئيسية
الدقة العالية والدقة: الدقة 16 بت تضمن دقة عالية في الحصول على البيانات، مما يجعلها مثالية للتحكم الدقيق وتطبيقات الرصد.
توافق إشارة واسعة: يدعم مجموعة واسعة من إشارات الإدخال التناظرية (التيار، الجهد)، مما يجعلها مناسبة لمختلف احتياجات قياس العملية.
التشخيصات المتكاملة: توفر التشخيصات المدمجة للكشف المبكر عن الأخطاء وتعزيز موثوقية النظام.
قوي وموثوق: مصمم للعمل بشكل موثوق في البيئات الصناعية، حتى في الظروف القاسية مثل الاهتزازات العالية ودرجات الحرارة المتطرفة.
التكوين المرن: يقدم نطاقات مدخلات قابلة للتكوين وخيارات تصفية لتلبية الاحتياجات المحددة للفرق
